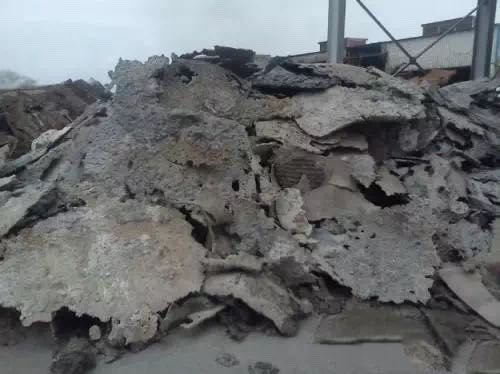

美国每年以排渣量的2/3作为炼铁熔剂,直接加入高炉或加入烧结矿，在钢铁厂内部循环使用。钢渣的成分中，除硅无用和磷有害外，钙、铁、镁和锰（共占钢渣总量的80%）都得到利用。

　　但硫、磷含量较高的钢渣作为熔剂，会使高炉炼铁的利用系数降低，焦比增加。法国、德意志联邦共和国、加拿大等国都把这类钢渣用作铁路道碴和道路材料。

　　做法是先将加工后的钢渣存放3～6个月，待体积稳定以后使用。这类钢渣广泛用于道路路基的垫层、结构层，尤宜用作沥青拌合料的骨料铺筑路面层。钢渣筑路，具有强度高，耐磨性和防滑性好,耐久性好,维护费用低等优点。西欧各国用高磷钢渣作肥料有悠久的历史。钢渣中的钙、硅、锰以及微量元素均有肥效，可作为渣肥施于酸性土壤。各类钢渣均可作为填坑、填海造地材料。

　　中国目前生产少量钢渣水泥，多用转炉钢渣掺50%左右高炉粒化渣，10%左右石膏，磨制无熟料钢渣水泥，或以15%左右水泥熟料代替钢渣磨制少熟料水泥。中国有些地方利用电炉钢渣生产白钢渣水泥。日本、德意志联邦共和国利用钢渣作为水泥生料，焙烧铁酸盐水泥，可节约能源。

　　此外，钢渣还可制造砖、瓦、碳化建筑材料等。

　　

免责声明：本文系网络转载，版权归原作者所有。如涉及作品版权问题，请与我们联系，我们将根据您提供的版权证明材料确认版权并于接到证明的一周内予以删除或做相关处理！Disclaimer: This article is reproduced on the Internet and the copyright belongs to the original author. If the copyright of the work is involved, please contact us. We will confirm the copyright according to the copyright proof materials provided by you and delete or deal with it within one week after receiving the proof!
