铸件品质探讨：小气孔大问题，从这10点入手消除铸件气孔

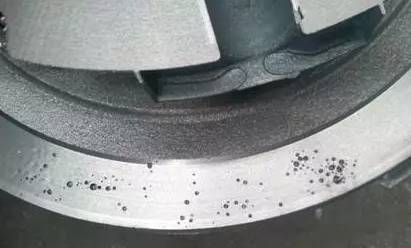

在铸件生产过程中都会出现各种各样的缺陷，影响铸件质量，甚至让铸件直接报废，气孔就是其中比较常见的，无论铸铁件、铸钢件还是合金铸件都可能出现气孔的问题。 气孔特征皮下气孔大多数情况下是由多个直径为1-3mm的小气孔，成串横列于铸件表面以下1-3mm处。气孔内壁光滑，呈均匀分布在铸件上表面或远离内浇道的部位，但在铸件侧面和底部也偶尔存在。一般为圆球形、团球形、泪滴形、长针形。在铸态时，皮下气孔不易被发现；但是，铸件经热处理后，或是经机械加工后则显露。
形成的原因以及防治措施
1、控制铁液质量
（1）控制残留铝量湿型球墨铸铁件的危险残留铝量为0.03%-0.05%，此时会出现皮下气孔，小于0.03%时，一般不会出现。在不影响金相组织的前提下，浇注前添加0.2%以上的铝，就可以消除皮下气孔。但是铸铁中的铝主要来自孕育剂，湿型孕育的球墨铸铁件，在铁液中加入过多的硅铁孕育剂时，则是铸件产生皮下气孔的原因之一。
（2）控制钛量铸铁中残留铝和残留钛都有时，过量的残留钛会使铸铁产生严重的皮下气孔。球墨铸铁件残留铝量小于0.03%时，一般不出现皮下气孔，若此时残留钛含量超过0.01%时，则会产生皮下气孔。钛铝共同作用下，加剧界面水气还原，使得界面铁液含氢量更高，更易形成皮下气孔。残留钛主要来自熔炼炉料生铁锭，应注意生铁锭的含钛量，含钛量高的与低的搭配使用，控制钛量。
（3）减少硫含量锰、硫 对于湿型球墨铸铁件，从防止皮下气孔的角度来讲，硫元素是有害元素。当硫元素含量超过0.094%时容易产生皮下气孔，硫含量越高，出现缺陷的情况越严重。除此之外，产生的H2S可能会使缺陷更加严重。球化处理之后产生的氧化物、硫化物渣，清理干净。否则产生在界面处产生H2S气体也会形成皮下气孔，这种皮下气孔周围的石墨球化不良。
（4）添加稀土元素加入稀土元素能够脱氧、脱硫，提高铸铁液态的表面张力，能够有效的防止皮下气孔的产生。球墨铸铁一般用稀土镁硅铁合金做球化剂，浇注前铁液中加碲（Te）0.002%（20ppm），加入量很少就可以起到明显的效果。
（5）控制浇注温度为防止球墨铸铁件产生皮下气孔，选择正确的浇注温度，避免落入危险的浇注温度范围（危险浇注温度1310℃-1250℃）。
（6）控制铁液原始含氢量实践证明当铁液含氢量到4-5ppm，此时易产生皮下气孔，一般原始铁液含氢量控制在2-2.5ppm以下，开炉后1.5-3.5小时内，含氢量较高不适宜浇注。
2、铸型因素的控制
（1）控制型砂含水量湿型型砂的水分、死粘土和附加物 水分应少于5%，当水分从4.5%到6.5%时，球墨铸铁的皮下气孔出现的几率会增加7-10倍。在砂型中添加煤粉（4%-6%）、赤铁矿粉（2%）、二氟化铵（2%-2.5%）等各种附加物都有利于防止皮下气孔。
（2）型砂温度流水线生产时，对于皮下气孔非常敏感的球墨铸铁，不能用冒热气温度超过35℃的热砂造型，否则极易在铸件过热部位出现皮下气孔，不解决热型砂造型问题，其他防治措施的效果不理想。因此在砂处理系统设计上旧砂回用的砂冷却装置，容量足够的贮砂斗等设备设施，工艺上定时添加新砂及合理的湿型型砂壁厚度等，保证生产制造时不出现热型砂造型的问题。
（3）型腔表面抖敷熔剂粉常用的熔剂粉是冰晶石粉或者氟化钠粉，据有关统计，抖敷的氟化钠粉的同不抖敷的相比较，可使球墨铸铁皮下气孔产生的缺陷由25%降至5%，有利的减少皮下气孔。
（4）型砂中加入适量煤粉型砂加入煤粉4-5%浇注时煤粉在金属铸型界面形成还原性气膜，不仅可以防治铸件粘砂，而且可能抵制了界面水气的反应，也是防止皮下气孔。另外也可以加入沥青2%或木屑粉2%-3%来防止皮下气孔。
